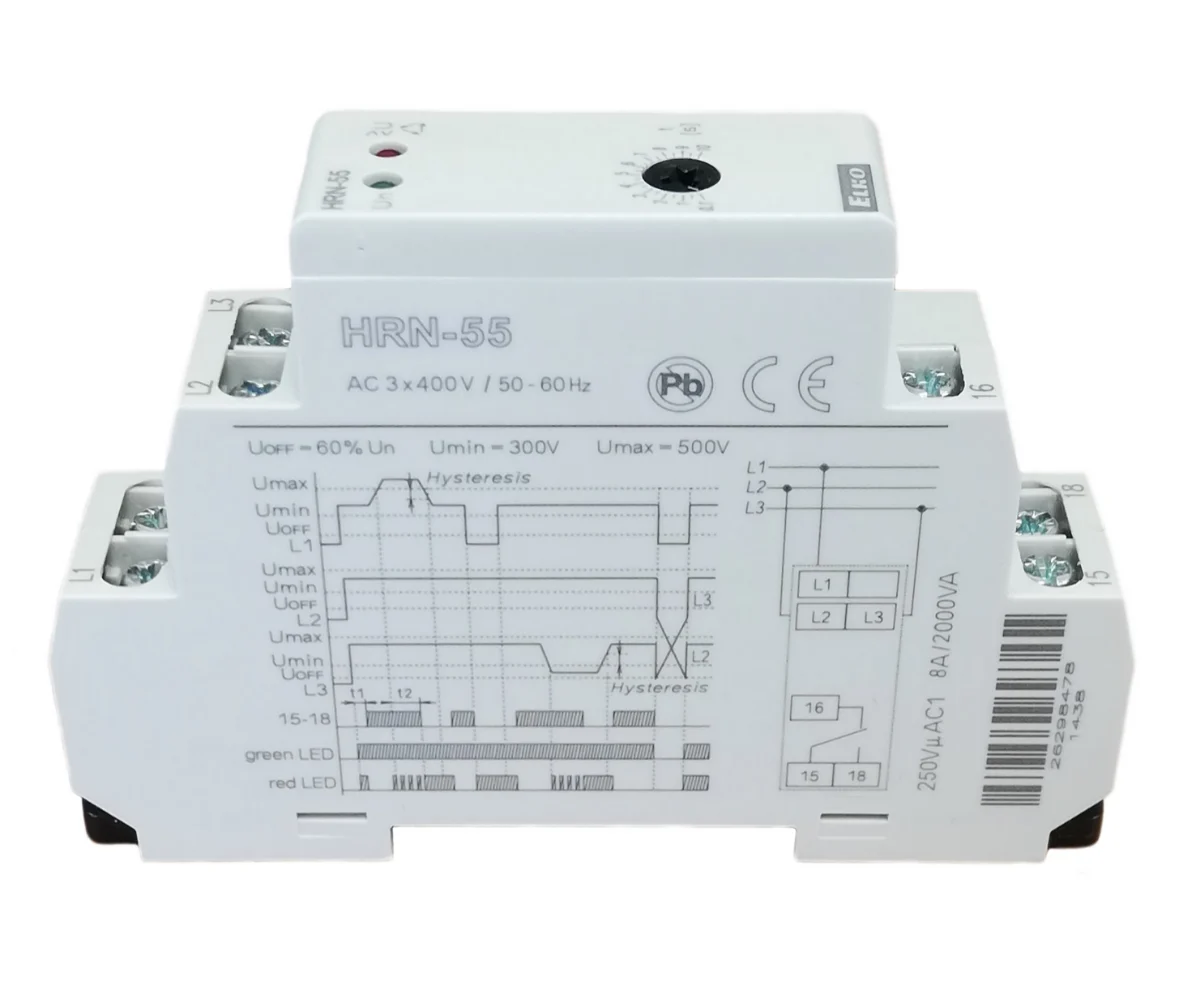

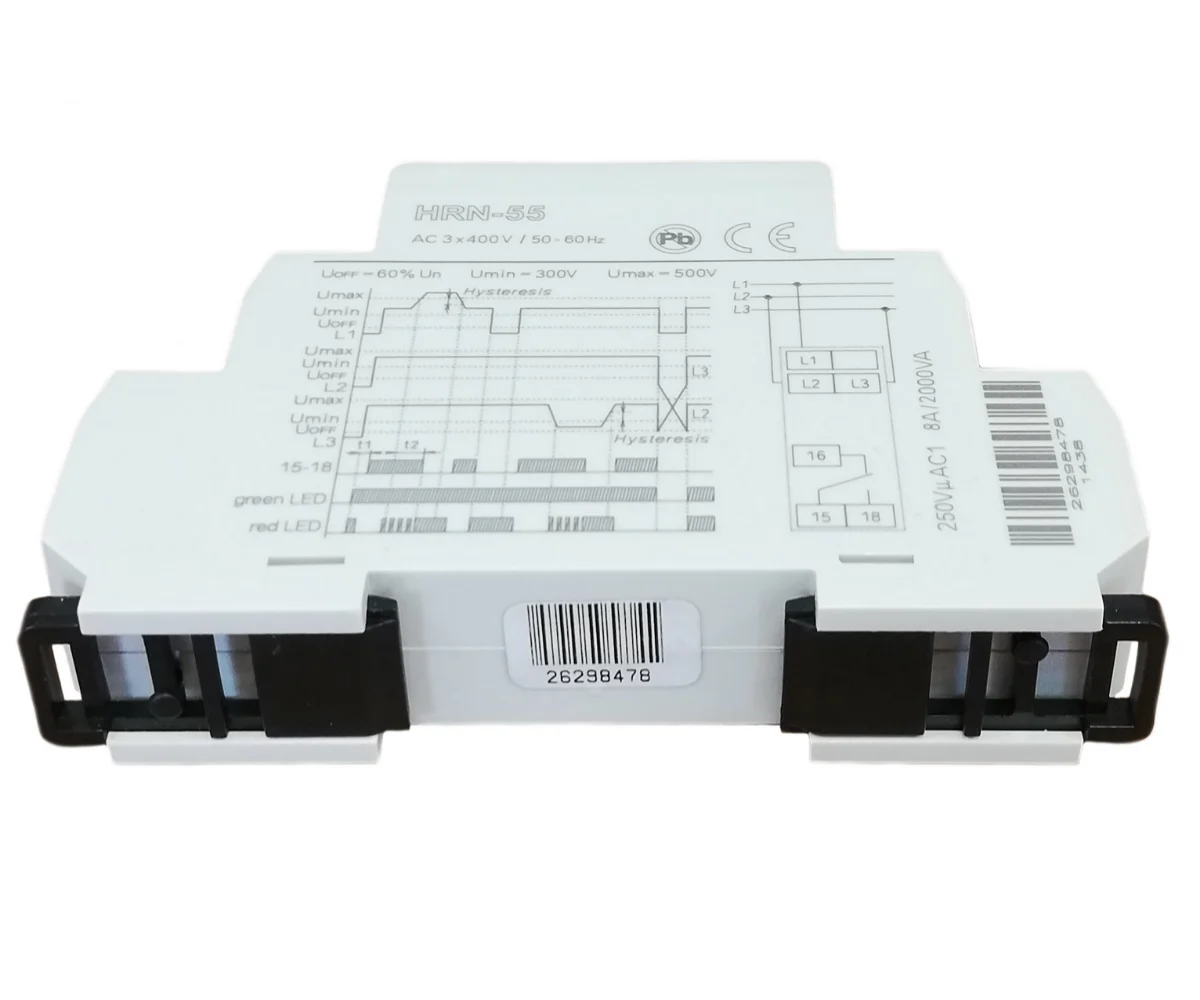

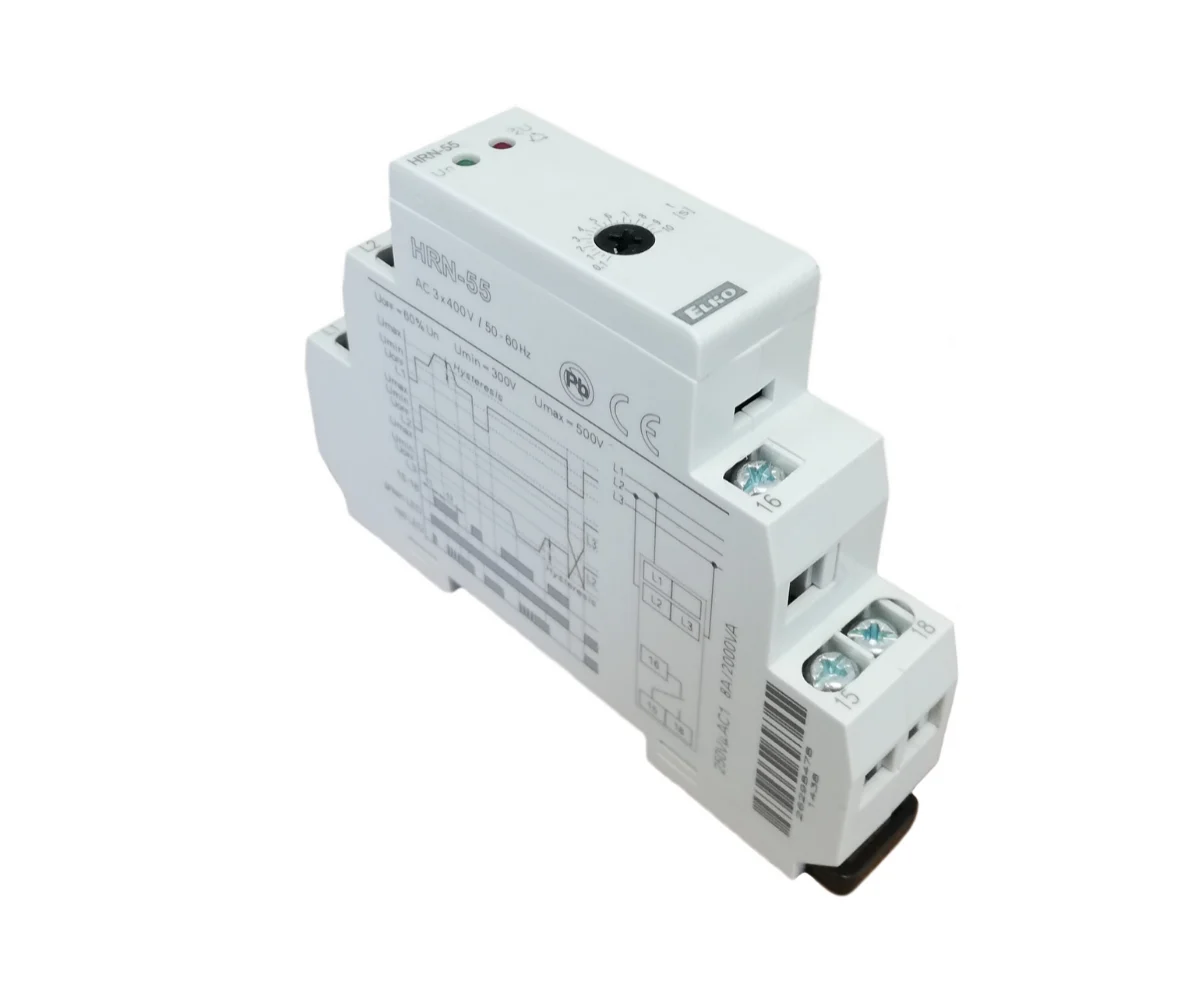

Przekaźnik kontroli kolejności i zaniku fazy HRN-55

Kod produktu: Cena netto: Cena brutto:
17753 140,00 zł

172,20 zł

992 w magazynie

Opis produktu

Przekaźnik wykorzystywany do modułów sterujących m.in. komputerów sterujących, belek nawadniających.

  • Przekaźnik nadzoruje kolejność i zanik fazy, przekroczenie progu nadzorowanego napięcia
  • Przekaźnik przeznaczony dla nadzorowania sieci 3-fazowych
  • HRN-55: zasilanie ze wszystkich faz, tzn. że przy zaniku jednej z faz funkcja przekaźnika nie zostanie zmieniona
  • stała zwłoka czasowa T1 (500 ms) natawialna zwłoka T2 (0.1 – 10 s)
  • stan błędu sygnalizowany jest diodą LED i następuje rozłączenie styku przekaźnika
  • zestyk wyjściowy 1x przełączny 8 A / 250 V AC1
  • wykonanie 1-MODUŁOWE, mocowanie na szynę DIN

Dane techniczne

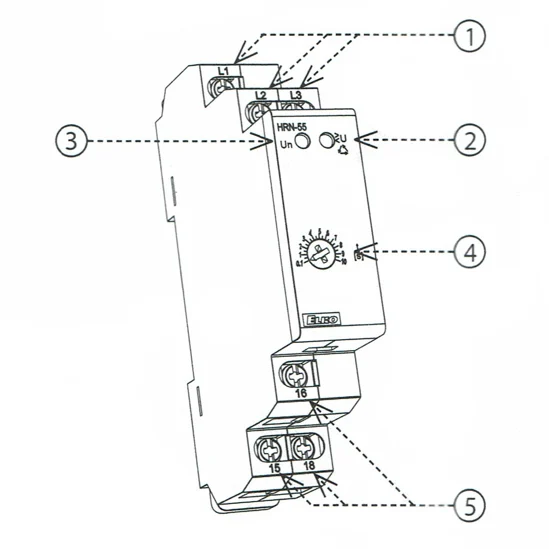

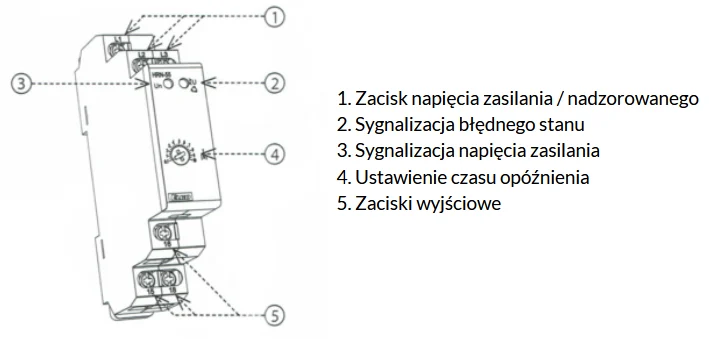

  • Zaciski nadzorcze: L1, L2, L3
  • Zaciski zasilania: L1, L2, L3
  • Napięcie zasilania Un i nadzorowane: 3x 400 V / 50 - 60 Hz
  • Max. moc rozproszona (Un + zaciski): 1W
  • Próg Umin: 125 % Un
  • Próg Umin: 75 % Un
  • Histereza: 2 %
  • Maks. trwałe napięcie: AC 3x 460 V
  • Obciążenie maksymalne < 1 ms: AC 3x 500 V
  • Zwłoka czasowa T1: maks. 500 ms
  • Zwłoka czasowa T2: ustawialna 0.1 - 10s

Wyjście

  • Ilość i rodzaj styków: 1x przełączny (AgNi)
  • Prąd znamionowy: 8 A / AC1 Moc przełączana: 2000 VA / AC1, 240 W / DC
  • Prąd szczytowy: 10 A
  • Łączone napięcie: 250 V AC / 24 V DC
  • Sygnalizacja wyjścia: czerwona dioda LED
  • Trwałość mechaniczna: 1x10/7
  • Trwałość elektryczna (AC1): 1x10/5
Inne dane
Temperatura pracy: od -20 do +55 °C Temperatura przechowywania: od -30 do +70 °C Napięcie udarowe: 4 kV (zasilanie - wyjście) Pozycja robocza: dowolny Montaż: szyna DIN EN 60715 Stopień ochrony obudowy: IP40 od strony panelu przedniego / IP10 zaciskiOchrona przeciwprzepięciowa: III. Stopień zanieczyszczenia: 2 Przekrój podł. przewodów(mm2): maks. 2x 2.5, maks. 1x 4 / z gilzą maks. 1x 2.5, 2x 1.5 Wymiary: 90 x 17.6 x 64 mm Waga: 61 g Zgodność z normami: EN 60255-6, EN 61010-1

Opis

Przekaźnik wykorzystywany do modułów sterujących m.in. komputerów sterujących, belek nawadniających.

  • Przekaźnik nadzoruje kolejność i zanik fazy, przekroczenie progu nadzorowanego napięcia
  • Przekaźnik przeznaczony dla nadzorowania sieci 3-fazowych
  • HRN-55: zasilanie ze wszystkich faz, tzn. że przy zaniku jednej z faz funkcja przekaźnika nie zostanie zmieniona
  • stała zwłoka czasowa T1 (500 ms) natawialna zwłoka T2 (0.1 – 10 s)
  • stan błędu sygnalizowany jest diodą LED i następuje rozłączenie styku przekaźnika
  • zestyk wyjściowy 1x przełączny 8 A / 250 V AC1
  • wykonanie 1-MODUŁOWE, mocowanie na szynę DIN

Informacje dodatkowe

Waga 0,07 kg
Wymiary 2 × 10 × 7 cm

Dane techniczne

  • Zaciski nadzorcze: L1, L2, L3
  • Zaciski zasilania: L1, L2, L3
  • Napięcie zasilania Un i nadzorowane: 3x 400 V / 50 - 60 Hz
  • Max. moc rozproszona (Un + zaciski): 1W
  • Próg Umin: 125 % Un
  • Próg Umin: 75 % Un
  • Histereza: 2 %
  • Maks. trwałe napięcie: AC 3x 460 V
  • Obciążenie maksymalne < 1 ms: AC 3x 500 V
  • Zwłoka czasowa T1: maks. 500 ms
  • Zwłoka czasowa T2: ustawialna 0.1 - 10s

Wyjście

  • Ilość i rodzaj styków: 1x przełączny (AgNi)
  • Prąd znamionowy: 8 A / AC1 Moc przełączana: 2000 VA / AC1, 240 W / DC
  • Prąd szczytowy: 10 A
  • Łączone napięcie: 250 V AC / 24 V DC
  • Sygnalizacja wyjścia: czerwona dioda LED
  • Trwałość mechaniczna: 1x10/7
  • Trwałość elektryczna (AC1): 1x10/5
Inne dane
Temperatura pracy: od -20 do +55 °C Temperatura przechowywania: od -30 do +70 °C Napięcie udarowe: 4 kV (zasilanie - wyjście) Pozycja robocza: dowolny Montaż: szyna DIN EN 60715 Stopień ochrony obudowy: IP40 od strony panelu przedniego / IP10 zaciskiOchrona przeciwprzepięciowa: III. Stopień zanieczyszczenia: 2 Przekrój podł. przewodów(mm2): maks. 2x 2.5, maks. 1x 4 / z gilzą maks. 1x 2.5, 2x 1.5 Wymiary: 90 x 17.6 x 64 mm Waga: 61 g Zgodność z normami: EN 60255-6, EN 61010-1
